	DWT-IV型無電機渦輪屋頂風機 機號：14" 20" 風量:1380m3/h- 25200m3/h 特點：無電機,不耗電、無噪音、 體積小、重量輕、排風效率高，安裝方便 應用：商用建筑和廠礦企業 （更適合輕鋼結構屋面）的排風換氣
	DWT-IV型無電機渦輪屋頂風機 機號： 27" 風量:3900m3/h 特點：無電機,不耗電、無噪音、 體積小、重量輕、排風效率高，安裝方便 應用：商用建筑和廠礦企業 （更適合輕鋼結構屋面）的排風換氣

一、DWT-Ⅳ型(無電機渦輪式)
1、特點：
①環保：無須電力，連續運轉高效節能，無噪音、無火花、具防爆性。
②防風雨特性：圓弧形葉片，每一葉片與葉片之間有空隙，旋轉時葉片互相補位把這此空隙填補，大量雨水延著圓的節線拋出，小量雨水則 延著葉和片流落屋頂，不會流入渦輪里，同時旋轉的渦輪使空氣由葉片間隙流出，阻擋雨水進入。
③運轉裝置：采用高技術水準的滾珠軸承，這種軸承是完全封閉，而且永遠自我潤滑,使它能在低于 3.2Km 時速的微風下轉動。
④防塵：渦輪排風機是24小時不停轉，灰塵不易附著，即使需清洗也很方便。
⑤維修費：旋轉式排風排氣不需維修，也不需要更換零件,提供絕對優良品質，因此選擇無電機渦輪風機是投資者最佳的保障。
⑥重量輕盈：渦輪排氣安裝于屋頂上連底座一并算總重量約 15Kg /座，相當輕盈，在設計鋼結構荷重時，可以不需考慮。
⑦采光：葉片與葉片之間有空隙光線會由此進入室內，可增加照明度5-10%節省電費。
⑧壽命：一般使用壽命在15年以上。
2、應用
①產生空氣對流、排散熱所。
②減低室內溫度、增加室內新鮮空所。
③減低空調負荷、增加制冷效果。
④抽出屋頂濕氣、霉氣、蒸所、保持樓頂干爽。
⑤代替重 型電排風機，減低支架成本，節省電費，減掉噪音。
⑥適用于工廠、倉庫、大廈天臺、別墅、天井、花房、禽畜養殖、礦山坑道及一切房頂?shù)耐狻Q氣。

注：1、一般常年平均風 速為 3.4m /s(三級風)，室內外溫差 5℃ ，如室內外溫差> 5℃ ，可適當增加安裝數量
2、建筑物高度在 6米 以下使用時效果較佳。

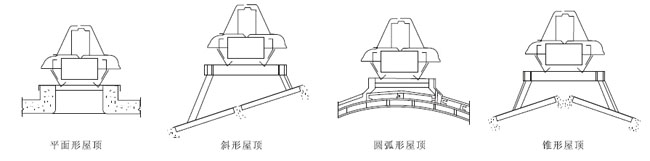

二、屋頂風機屋面安裝示圖說明

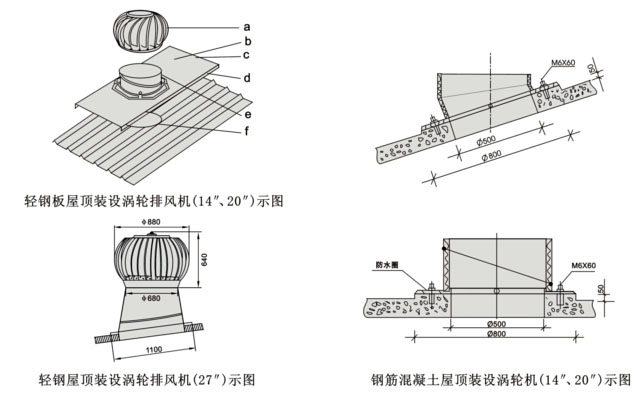

2、DWT-Ⅳ(無電機)屋頂渦輪排風機屋面安裝示圖說明
為使渦輪機達到最高的效率，安裝的位置必須在屋頂?shù)母咛帲苊庋b設在護墻之后或可能被附近的高樓、樹木擋住風勢的地方。
渦輪排風機安裝指南：
1、排氣機的理想位置盡量靠近屋脊線，安裝時底板上傾邊緣端嵌入屋脊金屬蓋板下的縫隙里。
2、以底板內孔為樣板面出洞口輪廓線，用切割機完成割屋面板洞口。
3、嵌入底板，將底板用自攻釘(至少10顆)固定在屋面板上。將底板下傾邊緣端切割成與屋面板相同斷面波形折蓋空隙。
4、裝上底座、用水平測量其底座上端部成水平再用自攻釘將底座及底板固定。
5、排氣機套入底座端部以自攻釘固定排氣機。
6、用玻璃膠將自釘及接合縫填補即完成安裝。
注意：
1、每個排氣機的中心間距不小于 3M 。
2、避免排氣機安裝于有亂流處，以及和垂直墻相鄰的低屋面外，炎熱區域需加裝其他排氣機以滿足特殊要求。

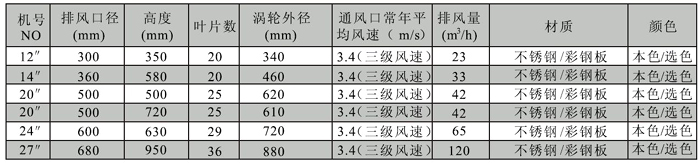

注：14＂內徑為Φ300，外徑Φ460；20＂Φ內徑為Φ500外徑Φ620，27＂內徑為Φ600/680，外徑Φ840/880。。
a、渦輪排風機
b、鋼板上緣必須插入脊梁的蓋板內
c、平面鋼板成型后必須大于安裝孔的面積
d、鋼板兩側向下折成直角，必須掩蓋屋面板的波峰
e、調整座
f、安裝孔

換氣計算示例

廠房用途	建筑物體積	需要總換氣量	每小時排氣量	建議安裝數量
機修廠	長?50m 寬?50m 高?50m 合計：?7500m3	每小時換氣6次(參考) 7500m3?×6次/h=?45000m3?/h	選用20?排風機 42m3?/min×60=?2520m3?/h	45000m3?/h÷?2520m3?/h=18臺 需安裝20?排風機為18臺
